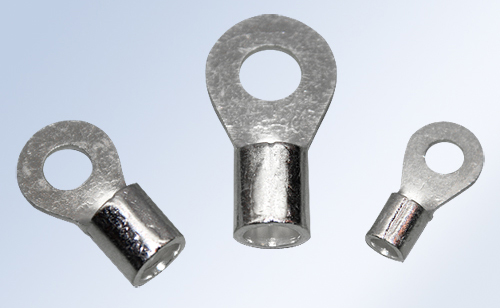

圆形裸端子（OT）

编号	型号	插入导线截面 mm2	紧固螺钉 M	插片		插套			总长 L	料厚 δ	max 电流 A

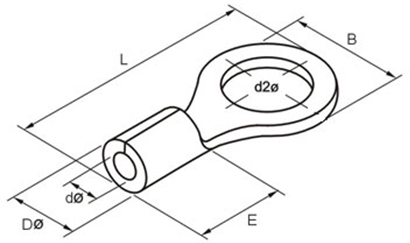

编号	型号	插入导线截面 mm2	紧固螺钉 M	宽度 B	孔径 d2Φ	长度 E	外径 DΦ	内径 dΦ	总长 L	料厚 δ	max 电流 A
01	OT0.5-2	0.35~0.5	2	4.5-0.18	2.2+0.14	4±0.15	2.2	1.2+0.14	11.3	0.5	8
02	OT0.5-2.5		2.5	5.5-0.18	2.7+0.14				12.8
03	OT0.5-3		3	6-0.18	3.2+0.18				14
04	OT0.5-4		4	8-0.22	4.2+0.18				16
05	OT0.5-5		5	10-0.22	5.3+0.18				18
06	OT1-2	0.75~1	2	5-0.18	2.2+0.14	5±0.15	3.2	1.6+0.14	13	0.8	20
07	OT1-2.5		2.5	6-0.18	2.7+0.14				14
08	OT1-3		3	6-0.18	3.2+0.18				14
09	OT1-4		4	8-0.22	4.2+0.18				17
10	OT1-5		5	10-0.22	5.3+0.18				19
11	OT1-6		6	12-0.27	6.4+0.22				22
12	OT1-8		8	15-0.27	8.4+0.22				25.5
13	OT1.5-2.5	1.2~1.5	2.5	6-0.18	2.7+0.14	5±0.15	4.2	2.6+0.25	14	0.8	25
14	OT1.5-3		3	6-0.18	3.2+0.18				16
15	OT1.5-4		4	8-0.22	4.2+0.18				17
16	OT1.5-5		5	10-0.22	5.3+0.18				19
17	OT1.5-6		6	12-0.27	6.4+0.22				22
18	OT1.5-8		8	15-0.27	8.4+0.22				25.5
19	OT2.5-3	2~2.5	3	8-0.22	3.2+0.18	5±0.15	4.2	2.6+0.25	16	0.8	30
20	OT2.5-4		4	8-0.22	4.2+0.18				17
21	OT2.5-5		5	10-0.22	5.3+0.18				19
22	OT2.5-6		6	12-0.27	6.4+0.22				22
23	OT2.5-8		8	15-0.27	8.4+0.22				25.5
24	OT4-4	3~4	4	10-0.22	4.2+0.18	6±0.15	5.2	3.2+0.30	19	1.0	37
25	OT4-5		5	10-0.22	5.3+0.18				20
26	OT4-6		6	12-0.27	6.4+0.22				23
27	OT4-8		8	15-0.27	8.4+0.22				26.5
28	OT4-10		10	18-0.27	10.5+0.27				31
29	OT6-4	5~6	4	12-0.27	4.2+0.18	7±0.18	6.2	4.2+0.30	21	1.0	48
30	OT6-5		5	12-0.27	5.3+0.18				22
31	OT6-6		6	12-0.27	6.4+0.22				24
32	OT6-8		8	15-0.27	8.4+0.22				27.5
33	OT6-10		10	18-0.27	10.5+0.27				32
34	OT10-4	8~10	4	12-0.27	4.2+0.18	8.5±0.18	7.6	5.2+0.30	23	1.2	62
35	OT10-5		5	14-0.27	5.3+0.18				25
36	OT10-6		6	14-0.27	6.4+0.22				27
37	OT10-8		8	16-0.27	8.4+0.22				30
38	OT10-10		10	18-0.27	10.5+0.27				34
39	OT10-12		12	23-0.33	13+0.27				39.5
40	OT16-5	16	5	14-0.27	5.3+0.18	10.5±0.215	9.9	6.9+0.36	27	1.5	88
41	OT16-6		6	18-0.27	6.4+0.22				31
42	OT16-8		8	18-0.27	8.4+0.22				33
43	OT16-10		10	20-0.33	10.5+0.27				37
44	OT16-12		12	23-0.33	13+0.27				41.5
45	OT25-6	20~25	6	18-0.27	6.4+0.22	12±0.215	11.9	8.3+0.36	33	1.8	115
46	OT25-8		8	22-0.33	8.4+0.22				37
47	OT25-10		10	22-0.33	10.5+0.27				40
48	OT25-12		12	24-0.33	13+0.27				44
49	OT25-14		14	26-0.33	15+0.27				47
50	OT35-6	25~35	6	20-0.33	6.4+0.22	14+0.125	13	9.4+0.36	36	1.8	160
51	OT35-8		8	22-0.33	8.4+0.22				39
52	OT35-10		10	23-0.33	10.5+0.27				42.5
53	OT35-12		12	25-0.33	13+0.27				46.5
54	OT35-14		14	27-0.33	15+0.27				49.5
55	OT35-16		16	30-0.33	17+0.27				54
56	OT50-8	50	8	24-0.33	8.4+0.22	14+0.125	15.1	11.5+0.43	40	1.8	215
57	OT50-10		10	25-0.33	10.5+0.27				43.5
58	OT50-12		12	26-0.33	13+0.27				47
59	OT50-14		14	28-0.33	15+0.27				50
60	OT50-16		16	30-0.33	17+0.27				54
61	OT70-8	60~70	8	22-0.30	8+0.40	17.1+0.125	17.5	13.5+0.40	48.4	2.0	235
62	OT70-10		10	22-0.30	10+0.40				48.4
63	OT70-12		12	28-0.35	12+0.40				55.4
64	OT70-14		14	28-0.35	14+0.40				55.4
65	OT70-16		16	28-0.35	16+0.40				55.4
66	OT95-8	80~95	8	23-0.30	8+0.40	18.1+0.13	19.5	14.5+0.40	52	2.5	300
67	OT95-10		10	23-0.30	10+0.40				52
68	OT95-12		12	30-0.30	12+0.40				56.4
69	OT95-14		14	30-0.30	14+0.40				56.4
70	OT95-16		16	30-0.30	16+0.40				56.4
71	OT120-8	100~120	8	30-0.30	8+0.40	26.3+0.13	23	17.2+0.4	63	3	350
72	OT120-10		10	30-0.30	10+0.40				63
73	OT120-12		12	30-0.30	12+0.40				63
74	OT120-14		14	30-0.30	14+0.40				63
75	OT120-16		16	30-0.30	16+0.40				63
76	OT150-10	150	10	30-0.30	10+0.40	28.2+0.13	25	19.2+0.4	67	3	395
77	OT150-12		12	30-0.30	12+0.40				67
78	OT150-14		14	30-0.30	14+0.40				67
79	OT150-16		16	30-0.30	16+0.40				67
